Guida passo-passo per il processo di produzione delle valvole industriali

Dal disegno alla finitura: gli step di produzione delle valvole industriali spiegati in modo semplice

Le valvole industriali sono componenti essenziali in ogni impianto in cui è necessario controllare il flusso di fluidi o gas. Ma come nasce una valvola industriale? Quali sono le fasi che trasformano una materia prima grezza in un prodotto affidabile e preciso, pronto per essere installato in sistemi complessi?



In questo articolo vedremo nel dettaglio come si svolge il processo di produzione delle valvole industriali, illustrando ogni passaggio, dai materiali utilizzati alla fase finale di collaudo. Una guida utile per capire l’importanza della qualità costruttiva e per orientarti nella scelta dei prodotti giusti, come quelli proposti da ECI.

Cosa sono le valvole industriali e a cosa servono



Le valvole industriali sono dispositivi meccanici progettati per regolare, deviare, intercettare o controllare il flusso di fluidi all’interno di impianti complessi, dove le condizioni operative richiedono resistenza, affidabilità e precisione. Con il termine “industriali” si identificano quelle valvole destinate non agli impianti civili o domestici, ma a contesti produttivi come chimica, petrolchimica, energia, trattamento acque, farmaceutica e manifatturiero, nei quali i fluidi da gestire possono essere acqua, gas, vapore, oli, sostanze corrosive o ad alta temperatura.



A seconda della funzione, possono essere utilizzate per chiudere in modo ermetico una tubazione, per regolare la portata con continuità, per deviare il percorso del fluido in circuiti complessi o per proteggere macchinari da pressioni e riflussi dannosi. Le tipologie sono numerose e comprendono, tra le altre, valvole a sfera, a globo, a farfalla, a saracinesca, di ritegno e di sicurezza, ciascuna con caratteristiche specifiche in termini di meccanismo di chiusura, tempi di risposta, capacità di regolazione e compatibilità con fluidi e condizioni operative particolari.



Le valvole industriali non sono quindi semplici componenti idraulici, ma elementi fondamentali per la gestione e la sicurezza dei processi produttivi: da esse dipende il corretto funzionamento di linee di trasporto, il contenimento delle perdite energetiche, la prevenzione di incidenti e la protezione delle apparecchiature. Grazie alla varietà di materiali disponibili, che spaziano dall’ottone e dalla ghisa fino all’acciaio inox, alle leghe speciali e ai polimeri ad alte prestazioni, possono essere adattate a quasi ogni esigenza operativa, e utilizzate in qualsiasi settore industriale moderno. Sono indispensabili in diversi settori strategici come:



• petrolchimico e gas;
• alimentare e farmaceutico;
• energia e raffreddamento;
• trattamento acque e acque reflue;
• impianti industriali generici.



La varietà di modelli (a sfera, a farfalla, a globo, di ritegno, a saracinesca) corrisponde a esigenze specifiche di pressione, temperatura, tipo di fluido e modalità di comando.



Materiali delle valvole industriali: robustezza e compatibilità



La scelta dei materiali è il primo passo fondamentale nella produzione delle valvole industriali, che devono garantire resistenza meccanica, tenuta, durata nel tempo e compatibilità chimica con i fluidi trattati. Vanno quindi scelte le valvole realizzate nei materiali più adatti al tipo di fluido e di lavorazione che bisogna eseguire - per questo il grado di personalizzazione e la selezione del materiale è cruciale.



I materiali più comuni includono:



• acciaio al carbonio, per impieghi generici e temperature elevate;
• acciaio inox, ideale per ambienti corrosivi o per il settore alimentare;
• ghisa e ghisa sferoidale, usata per impianti idraulici e applicazioni civili;
• ottone e bronzo, utilizzati in valvole più piccole o per fluidi specifici.



La qualità del materiale impiegato incide direttamente sulla durata e sulla sicurezza dell’intero sistema.



Processo di produzione delle valvole industriali: tutti gli step



Le valvole industriali nascono da un processo produttivo rigoroso in cui progettazione, lavorazioni meccaniche e controlli di qualità devono essere svolti al meglio per garantire sicurezza, affidabilità e resistenza in condizioni spesso estreme (come pressioni e temperature elevate, cicli di manovra ripetuti, fluidi corrosivi). Tra i passaggi indispensabili per la realizzazione di una valvola industriale troviamo:



1. Progettazione e ingegnerizzazione



La fase iniziale traduce i requisiti applicativi (fluido, pressione e temperatura di esercizio, normative) in scelte precise di materiale, geometria e tolleranze. Si sviluppano modelli 3D del corpo, degli organi interni e dei sistemi di tenuta, con analisi FEM per verificare tensioni e deformazioni e, quando utile, CFD per valutare perdite di carico e profili di velocità. Si definiscono le rugosità e le concentricità critiche nelle sedi di tenuta, l’accoppiamento tra otturatore e sede, le coppie di serraggio, i limiti dimensionali e le catene di tolleranza. Vengono rilasciati disegni “a specifica”, piani di controllo e criteri di accettazione che guideranno tutte le fasi successive.





2. Fusione o forgiatura del corpo valvola



La struttura primaria è realizzata in funzione delle sollecitazioni previste: la fusione è adatta a geometrie complesse e a pareti variabili, mentre la forgiatura è utilizzata per alte pressioni e cicli severi. Ogni semilavorato è marcato con “heat number” per la tracciabilità e può essere sottoposto a controlli preliminari (analisi chimica, ispezione visiva e, se richiesto, controlli non distruttivi) prima di passare alle fasi di finitura.





3. Lavorazioni meccaniche di precisione



Tornitura, fresatura e foratura CNC portano il corpo, il coperchio e gli organi interni alle quote finali. La qualità delle sedi è determinante per la tenuta: superfici come sedi di otturatori o guarnizioni vengono lavorate con utensili dedicati e talvolta lappate per raggiungere rugosità molto basse. Si realizzano filettature e attacchi, si controllano allineamento e coassialità tra bocchelli e passaggi interni. Per le parti mobili si cura la finitura che influisce sulle coppie di manovra.





4. Trattamenti termici e superficiali

I trattamenti termici stabilizzano le proprietà meccaniche e riducono tensioni residue derivanti da forgiatura o lavorazioni precedenti. Segue una ripresa dimensionale se necessario. I trattamenti superficiali e i rivestimenti proteggono e ottimizzano le prestazioni: nichelatura chimica o HVOF per resistenza a corrosione/erosione, nitrurazione o ossidazione controllata per aumentare durezza superficiale, verniciature industriali per la protezione ambientale.





5. Assemblaggio dei componenti

L’assemblaggio delle valvole avviene seguendo istruzioni e sequenze validate: si installano sedi e guarnizioni, si montano otturatore e stelo con sistemi anti-espulsione e, quando previsto, dispositivi antistatici. L’assemblaggio può essere completamente manuale oppure automatizzato per le grandi produzioni. Ogni valvola viene identificata con marcature permanenti (DN, PN/Class, materiale, numero di serie) e si compilano le schede di montaggio con lotti dei componenti per garantire la completa tracciabilità.





6. Test di qualità e collaudo

La verifica finale combina controlli documentali e prove funzionali. Si eseguono collaudi di pressione sul corpo (idrostatici) e prove di tenuta sulle sedi con acqua, aria o gas secondo la classe di perdita richiesta; per applicazioni severe si includono test di emissioni fuggitive, cicli di endurance, verifiche di coppia di manovra e, se pertinenti, test a bassa/alta temperatura. I controlli non distruttivi confermano l’assenza di difetti critici; misure dimensionali CMM certificano il rispetto delle tolleranze. Solo le valvole conformi ai criteri di accettazione vengono ritenute idonee alla vendita (certificati materiali, report prove, manuale d’uso/manutenzione), pronte per l’imballo protettivo e la messa in servizio con prestazioni sicure.



L’eccellenza dei prodotti ECI: valvole di alta qualità per diverse applicazioni industriali



ECI propone una gamma completa di valvole per applicazioni industriali affidabili, robuste e realizzate secondo i più alti standard qualitativi. Ogni prodotto viene selezionato e collaudato con cura, per offrire la massima sicurezza e prestazioni nel tempo.



Nel nostro catalogo puoi trovare:



• Valvole a sfera in acciaio inox o ottone, a passaggio totale o ridotto, per impianti civili e industriali.
• Valvole a farfalla in versione wafer o lug, ideali per il controllo dei fluidi in tubazioni di grande diametro.
• Valvole di ritegno: a clapet, a molla o a battente, perfette per evitare riflussi.
• Valvole a saracinesca progettate per garantire un’apertura/chiusura totale affidabile.

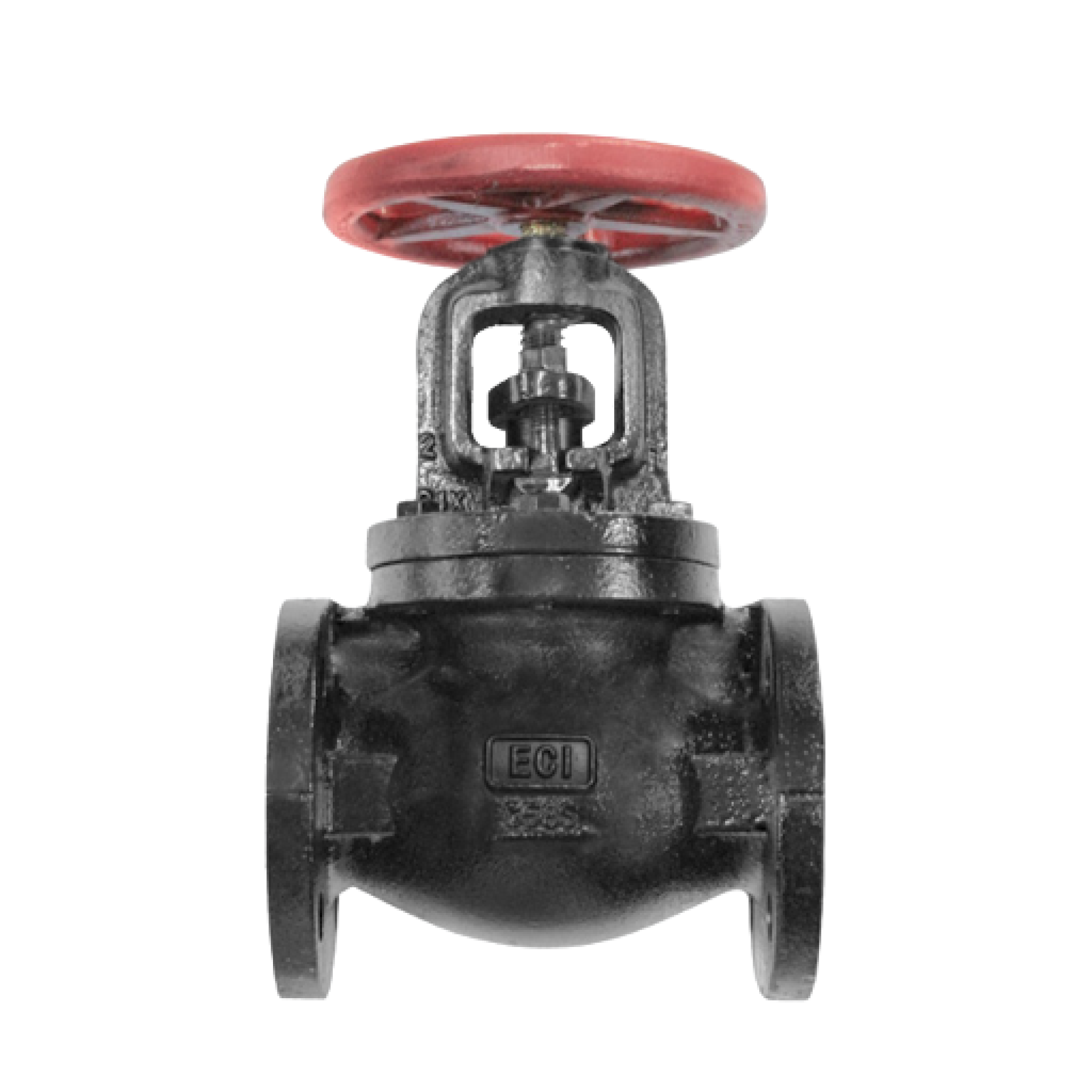

• Valvole a globo, ideali per regolare con precisione il flusso.



Grazie alla lunga esperienza nel settore, ECI è il partner di riferimento per aziende e professionisti alla ricerca di componenti durevoli e performanti. Visita il catalogo ECI per scoprire le soluzioni più adatte al tuo impianto o contattaci per una consulenza personalizzata!
