La differenza tra una valvola a farfalla lug e wafer: risponde ECI

Scopri le differenze chiave tra valvole a farfalla lug e wafer e scegli la soluzione più adatta insieme agli esperti di ECI

Le valvole a farfalla di tipo lug e wafer rappresentano due soluzioni fondamentali nell’ambito della regolazione e intercettazione dei flussi in impianti industriali. Apprezzate per la loro struttura compatta e la versatilità d’installazione, trovano applicazione in una vasta gamma di settori, dai circuiti idraulici e HVAC alle reti di processo in ambito chimico e petrolchimico. La scelta tra una configurazione lug o wafer dev’essere fatta con attenzione perché può influire direttamente sulla facilità di manutenzione dell’impianto, sulla sicurezza operativa e sulla continuità del servizio.

Valutare attentamente le esigenze specifiche - come la necessità di smontaggio parziale, la pressione di esercizio o l’eventuale impiego come valvola di fine linea - è quindi essenziale per garantire affidabilità, efficienza e lunga durata all’intero sistema. In un contesto industriale dove downtime e interventi non pianificati possono avere un impatto economico rilevante, individuare la valvola a farfalla più adatta diventa una scelta tecnica di primaria importanza.

Ma qual è, nello specifico, la differenza tra valvole a farfalla lug e wafer? E, soprattutto, come scegliere quella più adatta alle proprie esigenze impiantistiche? In questo articolo ti aiuteremo a fare chiarezza sul tema, analizzando caratteristiche, vantaggi e applicazioni di entrambe le tipologie.

Valvola lug o wafer: differenze tecniche e applicative

Sebbene a prima vista possano sembrare simili, le valvola a farfalla lug e le valvola a farfalla wafer presentano differenze strutturali che ne influenzano l’utilizzo. Una valvola wafer è progettata per essere posizionata tra due flange mediante l’impiego di tiranti passanti: questi attraversano le flange e la valvola stessa, mantenendola in posizione. Questa configurazione non consente lo smontaggio di una singola sezione della tubazione senza interrompere completamente il flusso, poiché la valvola non è in grado di sostenere autonomamente la pressione di linea in assenza di uno dei due lati collegati.

Proprio per la sua semplicità costruttiva, la valvola wafer si presenta come la scelta più economica e compatta, adatta ad applicazioni generiche dove la pressione di esercizio è bassa o media, e dove non è richiesto uno smontaggio frequente o selettivo della linea. È quindi molto diffusa in impianti civili, HVAC, o industriali a bassa complessità.

Diversamente, una valvola lug presenta dei fori filettati (i cosiddetti lugs) lungo il corpo, permettendo così il fissaggio diretto tramite bulloni indipendenti da ciascun lato della flangia. Questo rende possibile lo smontaggio di una sola estremità della tubazione senza dover interrompere il flusso o rimuovere l’intera valvola, con un significativo vantaggio in termini di manutenzione e flessibilità operativa. Inoltre, la maggiore stabilità offerta dalla configurazione lug consente di utilizzare questo tipo di valvola anche come valvola di fine linea (end-of-line), cioè in punti dell’impianto dove non vi è continuità oltre la valvola.

Di conseguenza, la valvola lug è utilizzata prevalentemente in impianti industriali più complessi, in reti di distribuzione che richiedono segmentazione per interventi localizzati, e in tutte quelle situazioni in cui la continuità di esercizio e l’accessibilità alla linea sono fondamentali.

Quando scegliere l’una o l’altra?

Scegliere tra una valvola a farfalla lug e una valvola a farfalla wafer non è solo una questione di forma o di prezzo: si tratta di valutare con attenzione le condizioni operative del sistema in cui verranno installate. Ogni tipologia ha punti di forza specifici, che la rendono più o meno adatta a determinati contesti applicativi.

La valvola wafer è la scelta ideale per impianti dove la semplicità d’installazione, la leggerezza e i costi contenuti rappresentano un vantaggio. È indicata in ambienti a bassa o media pressione, dove la valvola non deve necessariamente sostenere carichi strutturali o consentire frequenti operazioni di smontaggio. Per questo motivo, le valvole wafer trovano ampio utilizzo in settori come il trattamento acque, l’agroalimentare e la climatizzazione.

Al contrario, la valvola a farfalla lug viene utilizzata preferibilmente in impianti complessi, dove è richiesta maggiore robustezza meccanica e la possibilità di isolare tratti di tubazione senza interrompere l’intero sistema. Grazie alla struttura filettata, offre una tenuta più stabile e sicura, ed è quindi adatta anche per impieghi più gravosi, come nel settore chimico, energetico o in impianti con standard di sicurezza elevati.

In sintesi:

scegli una valvola wafer se cerchi un’opzione leggera, economica e adatta a sistemi semplici;
scegli una valvola lug se hai bisogno di modularità, manutenzione facilitata e maggiore resistenza meccanica.

In caso di dubbi, affidarsi alla consulenza tecnica di un produttore di valvole per applicazioni industriali esperto come ECI è sempre la scelta migliore per garantire la piena compatibilità tra valvola, fluido e impianto.

Le valvole a farfalla wafer nel catalogo ECI

Capire la differenza tra valvole a farfalla lug e wafer è fondamentale per progettare un impianto efficiente e duraturo. Con ECI hai al tuo fianco un partner affidabile, pronto a fornirti non solo i migliori prodotti, ma anche le competenze per scegliere con consapevolezza. Da anni ECI rappresenta un punto di riferimento nel settore delle valvole per applicazioni industriali, grazie a un’offerta ampia e a un supporto tecnico qualificato. Che tu stia cercando una valvola a farfalla lug o wafer, il nostro team è pronto a guidarti nella scelta con soluzioni su misura per ogni impianto.

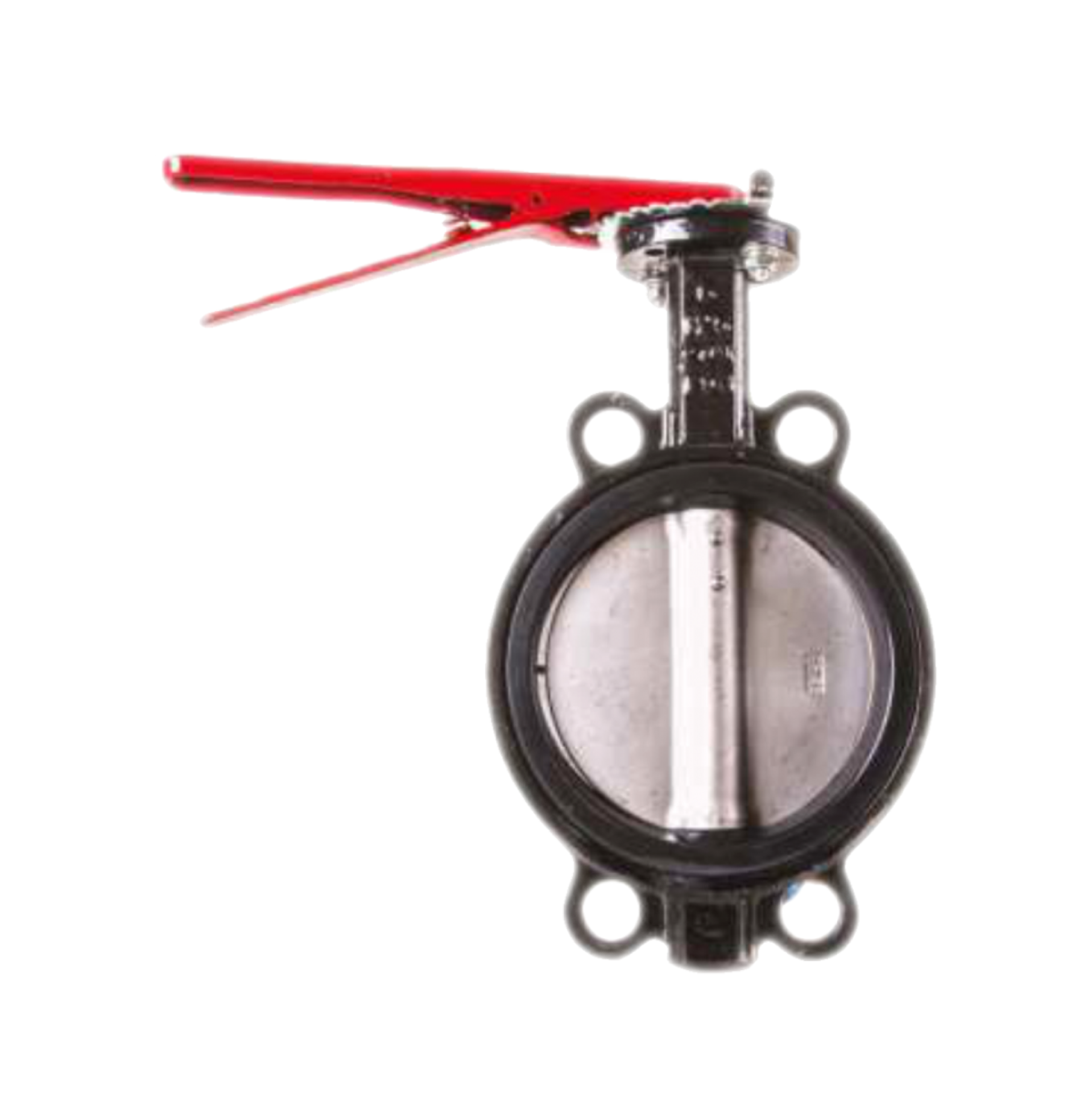

Nel catalogo ECI è disponibile una selezione di valvole a farfalla wafer, progettate per garantire affidabilità, durata e semplicità di installazione in una vasta gamma di impianti industriali. Le valvole wafer proposte da ECI si distinguono per la struttura compatta e il corpo in ghisa o acciaio, che le rende adatte sia per fluidi neutri che leggermente aggressivi. La tenuta è assicurata da dischi in acciaio inox e sedi in elastomeri resistenti, come EPDM e NBR, ideali per garantire prestazioni ottimali anche in presenza di pressioni moderate.

Tutte le soluzioni ECI sono accompagnate da supporto tecnico specializzato, per aiutarti a scegliere la valvola più adatta in base al tipo di fluido, alla pressione, alla temperatura e al layout del tuo impianto. Affidarsi a ECI significa scegliere un partner competente in grado di offrire prodotti affidabili, tempi di consegna rapidi e assistenza continua, dalla progettazione all’installazione.

Per avere maggiori informazioni sulle diverse tipologie di valvole proposte da ECI, tra cui le valvole a farfalla wafer, contattaci!
