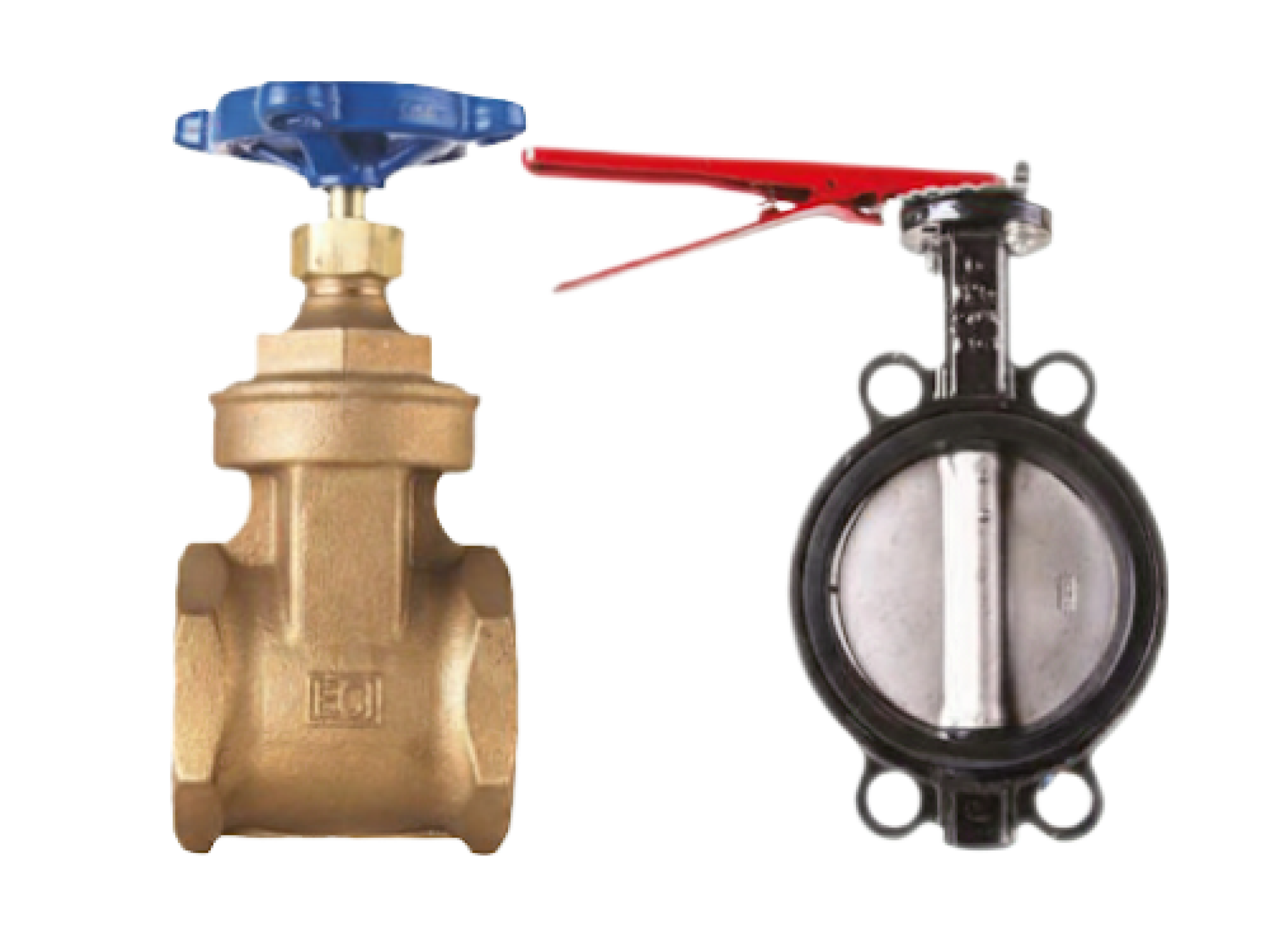

Principali differenze tra una valvola a saracinesca e una valvola a farfalla

Scopri tutti i vantaggi e le differenze tra valvole a saracinesca e a farfalla, per scegliere la soluzione più adatta al tuo impianto

Tra le tipologie di valvole più diffuse troviamo le valvole a saracinesca e le valvole a farfalla, entrambe molto diffuse in ambito industriale e civile. Ma qual è la differenza tra una valvola a farfalla e una saracinesca? E, soprattutto, quale scegliere in base all'applicazione?

Confrontiamo le due soluzioni dal punto di vista tecnico, funzionale e pratico, per aiutarti a individuare l’opzione più adatta. Scopri anche la selezione di valvole ECI, progettate per garantire qualità e affidabilità negli impianti più complessi.

Valvola a farfalla: caratteristiche e vantaggi

La valvola a farfalla è un componente meccanico di regolazione e intercettazione del flusso molto diffuso negli impianti industriali e civili grazie alla sua semplicità costruttiva, leggerezza e versatilità. Il suo principio di funzionamento si basa su un disco, chiamato “otturatore”, che ruota attorno a un asse centrale all’interno del corpo valvola: quando il disco è parallelo al flusso, il passaggio del fluido è libero; quando è perpendicolare, il flusso viene interrotto.

Questa configurazione consente una manovra rapida, generalmente di 90°, che permette l’apertura o la chiusura immediata del condotto. Questa tipologia di valvole si distingue per caratteristiche tecniche come il design compatto, il peso ridotto rispetto ad altre valvole di pari diametro (come le valvole a saracinesca o a sfera), e la possibilità di installazione anche in spazi limitati. Le valvole a farfalla sono disponibili in varie configurazioni – wafer, lug, flangiate – e possono essere realizzate in diversi materiali per adattarsi a fluidi di natura differente, inclusi acqua, aria, gas, vapore e sostanze chimiche.

I vantaggi principali delle valvole a farfalla risiedono nell’efficienza e nel basso costo operativo. Grazie alla struttura semplice e al numero ridotto di componenti, la manutenzione è minima e l’affidabilità elevata, anche in condizioni di esercizio gravose. Inoltre, la loro particolare struttura rende possibile l’automazione con attuatori elettrici, pneumatici o idraulici senza necessità di motori potenti. Le valvole a farfalla offrono anche una buona regolazione del flusso, sebbene non precisa come quella delle valvole di controllo dedicate, e garantiscono una tenuta efficace quando equipaggiate con guarnizioni in materiali avanzati.

La lunga durata e la facilità d’installazione le rende una scelta ideale per grandi diametri e per sistemi di distribuzione in cui occorrono affidabilità e rapidità d’intervento. Tuttavia, sono meno adatte in impianti dove è richiesta una chiusura completamente libera da ostruzioni, in quanto il disco rimane sempre parzialmente nel flusso.

Valvola a saracinesca: principali caratteristiche e vantaggi

La valvola a saracinesca è una valvola di intercettazione progettata per consentire o interrompere completamente il flusso di un fluido all’interno di una tubazione, senza regolarne la portata. Il suo elemento principale è una saracinesca piana o a cuneo che si muove in senso verticale rispetto al flusso: quando è sollevata, il passaggio è completamente libero e la perdita di carico è minima; quando viene abbassata, chiude ermeticamente il condotto.

Grazie alla sua struttura permette un flusso rettilineo, senza deviazioni, ed è quindi particolarmente adatta per fluidi puliti o con bassi contenuti di particelle solide. Le valvole a saracinesca si distinguono per la robustezza e la semplicità costruttiva, con un corpo generalmente in ghisa e guarnizioni progettate per garantire una chiusura efficace anche ad alte pressioni e temperature. Esistono versioni a cuneo elastico, cuneo solido o parallelo, e con stelo ascendente o non ascendente, a seconda delle esigenze di installazione e manutenzione.

Tra i principali vantaggi, la valvola a saracinesca offre una sezione di passaggio completamente libera, che assicura una perdita di carico molto bassa e un’elevata efficienza del sistema quando la valvola è completamente aperta. Questa caratteristica la rende ideale per applicazioni dove è necessario garantire un flusso pieno, come nelle reti idriche, negli impianti di distribuzione del gas, nelle centrali termoelettriche e nei processi industriali pesanti.

Un ulteriore punto di forza è la tenuta affidabile, che può essere migliorata mediante l’uso di sedi resilienti o metalliche a seconda del tipo di fluido e delle condizioni operative. Nonostante non sia adatta a funzioni di regolazione fine – poiché l’apertura parziale può causare vibrazioni e usura dell’otturatore – la valvola a saracinesca si distingue per la durata nel tempo, la facilità di manutenzione e la resistenza a pressioni elevate. Richiede però tempi di apertura/chiusura più lunghi e presenta un ingombro maggiore rispetto alle valvole a farfalla.

Valvola a farfalla o a saracinesca? Confronto applicativo

Scegliere tra una valvola a farfalla e una valvola a saracinesca dipende principalmente dalle esigenze specifiche dell’impianto e dalle condizioni operative a cui la valvola sarà sottoposta.

Le valvole a farfalla sono spesso preferite per applicazioni in cui lo spazio è limitato e dove si richiede una manovra rapida. Il loro design compatto e leggero le rende ideali per sistemi HVAC, reti di distribuzione dell’acqua, impianti di trattamento delle acque reflue o impianti industriali dove è necessario un controllo frequente del flusso.

Grazie alla possibilità di apertura/chiusura con un semplice quarto di giro, sono estremamente pratiche anche in situazioni che richiedono un intervento veloce. Tuttavia, il disco che ruota all'interno del corpo della valvola può causare una leggera ostruzione al passaggio del fluido, e questo può essere un limite in impianti che necessitano di un flusso completamente libero.

Al contrario, le valvole a saracinesca sono pensate per applicazioni in cui si ha bisogno di un passaggio del fluido privo di ostacoli quando la valvola è completamente aperta. Sono spesso utilizzate in acquedotti, impianti per acqua potabile, impianti industriali ad alta pressione o reti dove la valvola viene manovrata di rado ma deve garantire una chiusura ermetica e un’elevata resistenza nel tempo.

Il corpo massiccio e la movimentazione più lenta (tramite stelo a vite) le rendono meno pratiche in caso di aperture e chiusure frequenti, ma perfette per impieghi gravosi, soprattutto quando si maneggiano liquidi puliti o leggermente carichi.

In sintesi:

• se il tuo impianto richiede manovre frequenti, rapidità, compattezza e semplicità d’installazione, la valvola a farfalla è la scelta ideale.
• Se invece hai bisogno di robustezza, flusso libero e una tenuta perfetta su impianti critici, la valvola a saracinesca è più indicata.

Affidarsi a un’azienda produttrice di valvole per applicazioni industriali con una lunga esperienza nel settore come ECI permette di individuare con precisione la valvola più adatta alle specifiche condizioni d’uso, grazie a una gamma completa di valvole a farfalla e valvole a saracinesca studiate per garantire efficienza, durata e sicurezza.

Le soluzioni ECI: valvole a farfalla e saracinesca per un’ampia gamma di applicazioni

Come abbiamo visto, la scelta tra una valvola a farfalla e una valvola a saracinesca dipende da molteplici fattori: spazio, pressione, tipo di fluido, frequenza di manovra e costi. In ogni caso, affidarsi a un partner esperto come ECI significa poter contare su prodotti di qualità e su un supporto tecnico completo e professionale in ogni fase della scelta e dell’installazione.

ECI propone un’ampia gamma di valvole a farfalla e a saracinesca per ogni esigenza impiantistica, con materiali e tecnologie adatte anche all’utilizzo con acqua potabile, fluidi industriali o sistemi ad alta pressione. In particolare:

• valvole a farfalla compatte e versatili, in ghisa, acciaio inox o altri materiali resistenti, disponibili in versioni wafer, lug e flangiate;
• valvole a saracinesca robuste per impianti ad alta pressione o liquidi potenzialmente abrasivi, con ottima tenuta e durabilità nel tempo.

Tutti i prodotti ECI sono progettati con attenzione alla qualità dei materiali, alle normative vigenti e all’affidabilità nelle condizioni d’uso più critiche. Scarica il catalogo delle valvole industriali ECI Valve o contattaci ora per ricevere una consulenza personalizzata!
